在工业自动化领域,PID控制是闭环调节的核心,从单回路基础控制到复杂串级、前馈控制,不同场景适配不同方案。本文结合反应釜温度控制实例,拆解5种经典PID控制逻辑,附FBD编程配置,工控人直接参考!
一、PID单回路控制:基础闭环调节首选
单回路控制是工业最常用的基础方案,由检测变送器、PID控制器、执行器组成闭合反馈回路,适用于滞后小、干扰少的场景。
以反应釜温度控制为例:AI位号TT001采集反应混合物温度,PID功能块运算后,通过AO位号FC001调节冷却水调节阀,精准控制温度稳定。
核心配置要点
1. FBD编程:PID功能块BKIN、BKINERR引脚分别连接AO块BKOUT、BKOUTERR;
2. 参数设置:PID_OPT设0(标准算法),SWPN设ON(反作用),SVEU、SV SCH/SCL匹配温度量程,MVEU匹配流量单位;
3. 调试:监控功能块面板,待FC001.BKOUTERR=OFF后切换手动/自动。

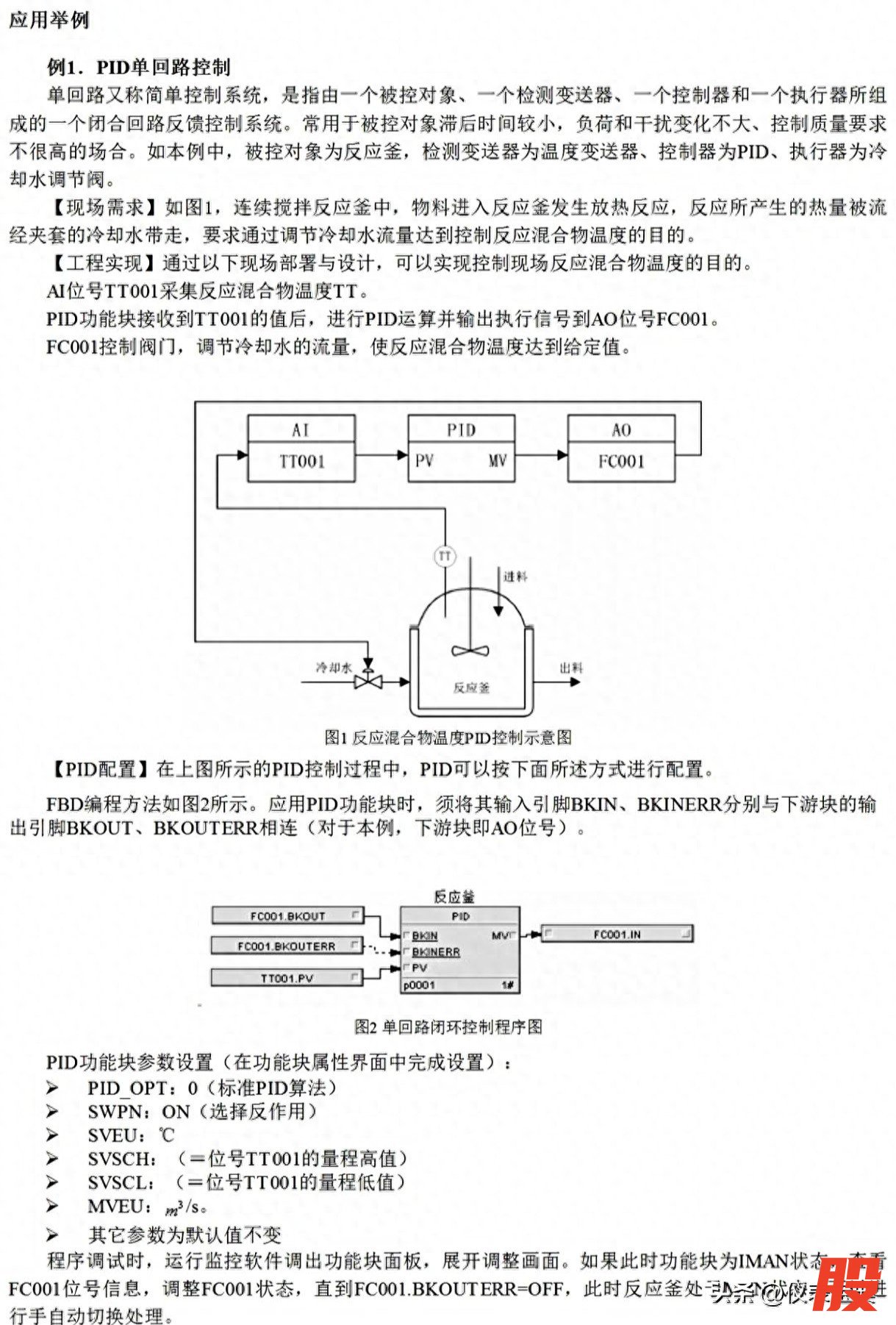

PID单回路控制示意图及程序图
二、前馈控制:快速抵消干扰,提升响应速度
单回路控制存在调节滞后,当冷却水流量等干扰提前出现时,前馈控制可提前检测干扰并补偿调节,搭配反馈控制实现更优效果。
在反应釜场景中,新增AI位号FT001采集冷却水流量,将流量信号接入PID功能块OA端,流量减少时增大阀门开度,流量增加时减小开度,提前抵消温度波动。
核心配置要点
1. FBD编程:新增流量AI块,连接至PID的OA引脚;
2. 参数设置:基础参数同单回路,新增OK、OB、PB参数按标准整定;
3. 优势:干扰未影响被控量时即调节,大幅缩短响应时间。

前馈控制示意图及程序图
三、PID串级控制:双回路联动,精准抗干扰
前馈控制依赖干扰数学模型,而串级控制通过主、副两个PID回路联动,无需预设模型即可高效抗干扰,是复杂场景的优选方案。
反应釜串级控制中,主回路(温度回路,TempControl)的输出MV作为副回路(流量回路,FlowControl)的给定值CSV,副回路快速调节流量,主回路精准把控温度,双重闭环更稳定。
核心配置要点
1. FBD编程:主、副PID块编号区分执行次序,主PID输出接副PID的CSV;
2. 参数设置:主、副PID均设标准算法+反作用,量程匹配对应检测量;
3. 调试:先调试副回路,切换外给定(串级)后再调试主回路。

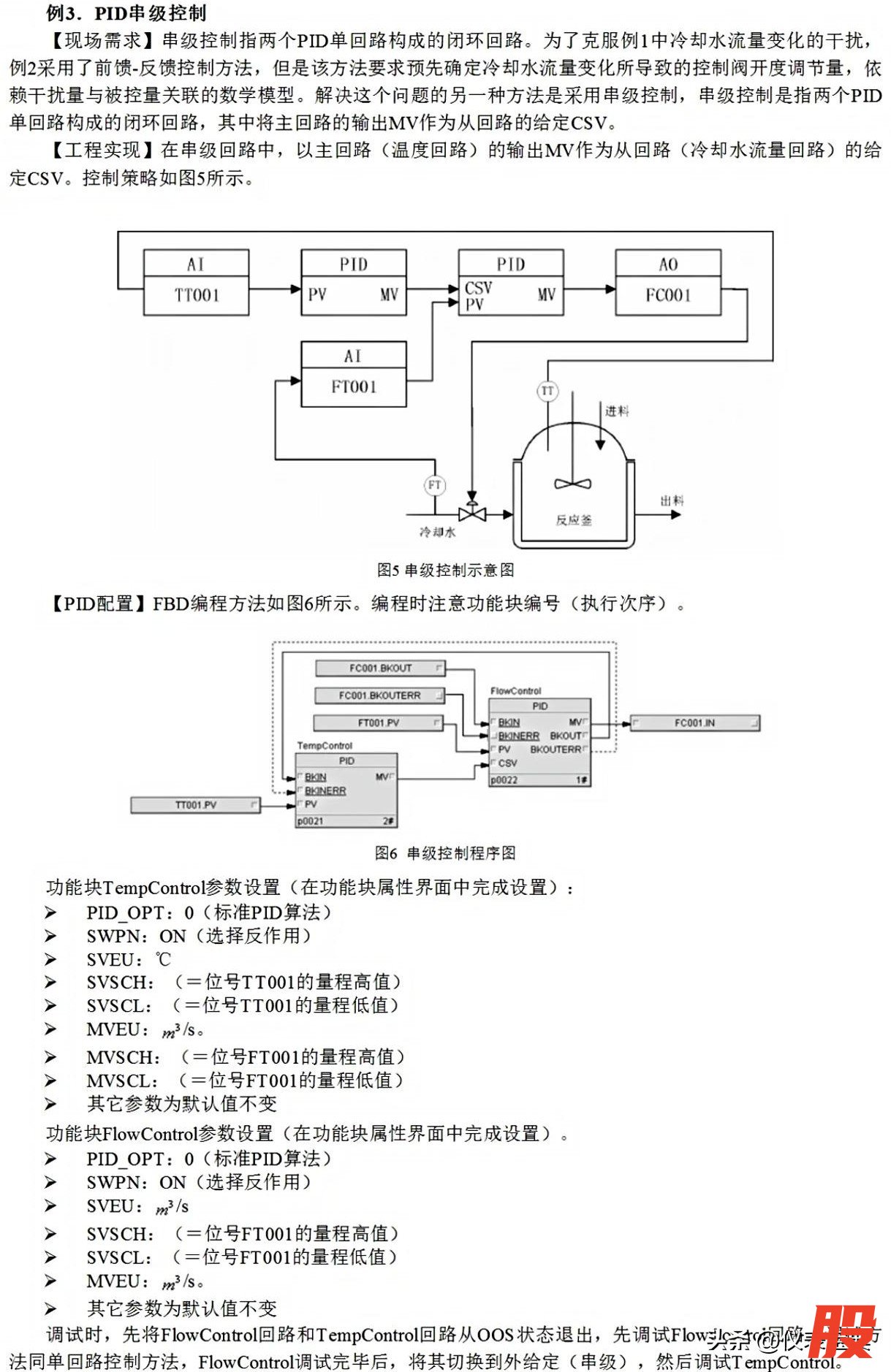

串级控制示意图及程序图
四、PV比例微分先行(PD_I):设定值突变不波动
该算法区别于标准PID,设定值变化不触发比例、微分动作,仅对测量值的变化执行完整PID调节,避免设定值突变导致输出剧烈波动,适合对稳定性要求高的场景。
核心配置要点
1. FBD编程:同标准PID;
2. 参数设置:PID_OPT设2,其余参数与标准PID一致。
五、PV微分先行(D_PI):设定值跟踪更平滑
此算法在设定值变化时仅执行比例、积分控制,无微分动作,专注提升设定值跟踪特性,是串级控制副回路的常用算法。
核心配置要点
1. FBD编程:同标准PID;
2. 参数设置:PID_OPT设1,其余参数与标准PID一致。

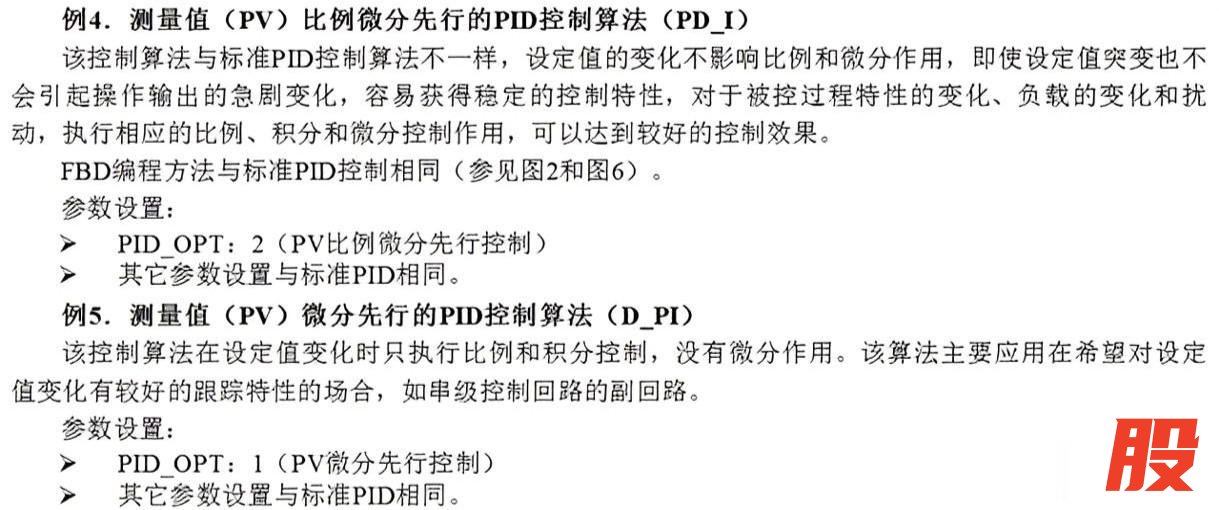

PD_I与D_PI算法说明图
总结
1. 基础场景选单回路PID,简单易调试;
2. 干扰提前可测选前馈+反馈,响应更快速;
3. 复杂干扰、无数学模型选串级PID,稳定性拉满;
4. 需避免设定值波动选PD_I,需优化设定值跟踪选D_PI。
